петак, 28. август 2020.

Рачунар - конектор за слушалице


Конектори за слушалице и микрофон на предњој страни кућишта нису радили. Конектори су залетовани на плочици али је услед лошег механичког решења калај испуцао и појавили су хладни летови. Наиме једина механичка веза конектора са плочицом су контакти, па су они оптерећени при укључивању и искључивању што пре или касније доведе до пуцања калаја.

Конекторе сам прелетовао међутим показало се да су и они сами неисправни - опет су губили контакт. Набавио сам нове али они иако изгледају исто, унутрашњи прекидачи нису исто повезани па сам морао те металне контакте да пребацим из старих у нова кућишта. На крају је све прорадило... Нови конектори имају металну чауру на улазу тако да је маса сигурна, код старих масу даје контактно перо које је кратко и недовољно еластично тако да је ту контакт несигуран и то је главни разлог замене, јер су унутрашња пера била исправна.

Фен за скидање фарбе

Овај кинески производ (марке Womax) је нов али је престао да ради после само пар употреба. Унутра је све ново а узрок квара су лабаве клеме на мотору - грејач је радио али мотор не. Клеме сам стегао клештима и сада ради нормално.

уторак, 25. август 2020.

Буба - задњи точак

Приметио сам да гума испушта прилично много, за десетак дана притисак је опао за једну атмосферу. Вулканизер је демонтирао гуму и установио да је фелна зарђала и да зато испушта, остало је да је очистим и офарбам. На споју гуме и фелне има доста корозије и то је вероватно узрок испуштања.

субота, 22. август 2020.

Југо - квачило

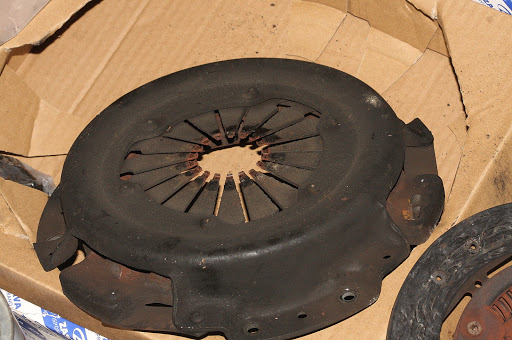

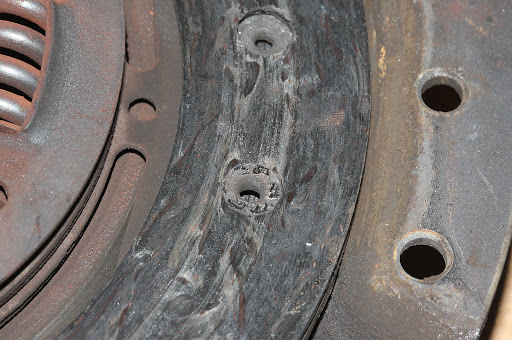

 Дошло је време да се поново мења квачило. Од пре сам имао ламелу којој сам променио облоге, али када сам скинуо мењач установио сам да је потребно променити цео сет - на ламели су облоге дошле до нитни на страни корпе, притисна плоча је на тим местима изрисована, пипци звездасте опруге су се потпуно појели на месту контакта са друк-лагером а он се распао када сам скидао мењач јер се прстен био заглавио и залепио за пипке опруге. Све је дакле дотрајало. Исто као и претходни сет и овај је прешао око 115.000 километара, али се код њега није укопао прстен друк-лагера у пипке. Претходни сет је био Руен а овај је Рам Застава.








Приликом покушаја монтаже су се нутови у срцу ламеле наштавковали (спојничка осовина је далеко тврђа од срца) па никако нисам могао да вратим мењач на место. Ламелу сам поново скинуо и наштавковане нутове истурпијао тако да је после овога мењач нормално наишао на место.

Поред тога сам променио и семеринг спојничке осовине (дихтунг носача друк-лагера и семеринга сам исекао од папира) као и обе манжетне полуосовина јер су старе цуриле. Нове манжетне су Трајал и Крагуј али сам убацио металне носаче семеринга који имају јако мали зазор, за разлику од оригиналних пластичних са којима и нов семеринг брзо процури.

Буба - задње кочнице

 Дошло је време да заменим пакнове назад. Ови су прешли преко 80.000 километара, два су још добра а код два се облога потрошила скоро до нитни па сам их све заменио. Поред тога сам офарбао опруге и ситне делове као и носаче облога. Добоше сам очистио од рђе и такође офарбао.

среда, 19. август 2020.

Инвертор 12/220 V

Овај инвертор је једноставне конструкције са дискретним транзисторима. Ефикасност је преко 80%. У излазу је обичан мрежни трансфoрматор пa су сви делови обични и лако их је набавити. Зависно од трансформатора може да се постигне снага и преко 100 вати. Отпорници од 22 ома треба да су снаге 5 вати.



На празном ходу је струја око 0,7 А. Греју се једино отпорници од 100 ома па треба да имају најмање 5 вати. Транзистори могу да буду 2N3055 али пол напајања треба окренути.
Занимљива особина ове шеме је да осцилатор стане ако се преоптерети, чиме се спречава прегревање и евентуално оштећење транзистора или трансформатора. Фреквенција зависи од оптерећења (опада порастом оптерећења) као и напон.


Шему сам мало дорадио - убацио сам још по један транзистор тако да сад раде у Дарлингтон споју, па уместо отпорника од 100 ома који се јако греју стоје отпорници од 2,2 килоома на којима је дисипација мала. Тиме се сем много мањег грејања штеди и струја па је на празном ходу око 0,3 А. Трансформатор је торусни снаге око 25 волт-ампера. При оптерећењу од око 15 вати је ефикасност око 85%. Трафо је обичан мрежни са двоструким секундарним намотајем 2х12 волти.
У овом случају напон засићења излазних транзистора не пада испод 0,8 волти па то повећава дисипацију. Међутим, ако је на пример улазна струја 1,5 А, и ако је напон засићења порастао са 0,2 на 0,8 волти, пораст дисипације по транзистору је са 0,15 на 0,6 вати, ондносно за оба транзистора са 0,3 на 1,2 вата. Код претходне шеме је на транзисторима у том случају дисипација 0,3 али је на отпорницима укупно око 2,6 вати (ако су од 220 ома), дакле укупно око 3 вата. Значи да је укупна дисипација са 3 пала на 1,2 вата што је 2,5 пута мање.

Трећа варијанта са најмањом дисипацијом је ова са тразисторима са ефектом поља. Како гејтови не троше струју једина дисипација је на отпорницима али је она јако мала (око 0,23 вата) а на транзисторима је још мања, тако да је ова изведба још ефикаснија и мање се греје.





Конвертор ради на око 45 херца, што вероватно диктира индуктивност примарног намотаја трафоа.
Сличан уређај може да се направи и са трафоом са феритним језгром који ради на 10 и више килохерца, али је за исту снагу довољан много мањи попречни пресек језгра а и мањи број намотаја, тако да је трафо много мањи и јефтинији. На том принципу раде сва савремена прекидачка напајања. Фреквенција рада додуше је много већа, преко 10 килохерца, па је потребно обезбедити осетљиве гејтове од евентуалног пробоја и транзисторе од прегревања додатним деловима.

10.5.2023.

Усавршени уређај сам уградио у кућиште старог рачунарског напајања.







уторак, 18. август 2020.

Чесма у хидранту

 Ради згодније употребе продужио сам цев тако да је чесма непосредно испод поклопца хидранта. Уградио сам и вентил како би се чесма лакше поправила или заменила по потреби.

5.5.2021.

Навојни спој цеви и вентила је почео да влажи, све сам раставио и предихтовао кучином. Обично се тако нешто не дешава, могуће је да сам претходног пута то урадио лоше (недовољно кучине) мада ми се то није десило, обично је кучина трајна. Можда је и ова била лоша, ко зна...

уторак, 4. август 2020.

Дипон BJB326

Линија 1, мањи новији модел. Поклопац се отвара преко граничника, ово није редак квар. Настаје обично током веома дуге употребе или ако неко насилно отвори поклопац више од предвиђеног. На горњем сегменту се место граничника појело па сам то обрадио и залетовао малу месингану плочицу тако да је сада све опет како треба.
