Овај румунски будилник из 1976. није радио због згуснутог уља. Пар капи моторног уља је растворило наслаге и машина је прорадила. Занимљиво је да је цела машина од челика а не од месинга - и плоче и зупчаници, једино изгледа да су лежишта у виду месинганих набијених биксни.
Претражи овај блог
субота, 22. фебруар 2020.
Машиница за шишање траве
Ова кинеска машиница се напаја једном уграђеном батеријом 18650. Поред ње је електронска плочица - уређај за контролу пуњења и пражњења који при пуњењу ограничава напон на око 4,2 V а при пражњењу не дозвољава да напон падне испод око 3 волта. Ради тога постоје 2 MOSFET-а и неколико делова који остварују напонске референце и регулишу њихов рад. На плочи је изгорео SMD отпорник од једног ома који сам заменио паралелном везом два обична отпорника снаге 2 вата, и они се доста греју при пуњењу јер пропуштају струју од око 0,6 ампера. Укупна снага на њима је око пола вата али како је све то у затвореном кућишту грејање се прилично осећа. Са друге стране плочице је изгорео један отпорник од 150 ома који омогућава да се батерија допуњава малом струјом до око 4,1 V када главно пуњење престане, како се батерија не би празнила док је пуњач укључен.
Батерију сам променио јер је имала само 1 V па је вероватно неисправна.
Као индикација пуњења служи двобојна светлећа диода - током пуњења светли црвено, а када се батерија напуни зелено. Приметио сам да су два мала SMD отпорника који напајају диоде изгорела па сам их заменио, али је онда дидоа почела да светли истовремено и зелено и црвено, што ме је навело на помисао да су пробили SMD транзистори BC846A који пале диоде. Када сам и њих заменио све је прорадило како треба. Зашто је ово изгорело не знам али сумњам да је био повезан пуњач превисоког напона.
Касније се показало да електроника на неки начин празни батерију и да мотор неће да крене и са пуном батеријом. Установио сам да интегрисано коло које контролише напонске прагове за пуњење и пражњење батерије није исправно, али изгледа да има и других неисправности. Најлакше би било заменити целу плочицу другом, каквих има на алиекспресу за стотинак динара. Оваква плочица обезбеђује поднапонску и пренапонску заштиту што је довољно за рад батерије.
Касније се показало да електроника на неки начин празни батерију и да мотор неће да крене и са пуном батеријом. Установио сам да интегрисано коло које контролише напонске прагове за пуњење и пражњење батерије није исправно, али изгледа да има и других неисправности. Најлакше би било заменити целу плочицу другом, каквих има на алиекспресу за стотинак динара. Оваква плочица обезбеђује поднапонску и пренапонску заштиту што је довољно за рад батерије.
Машиница за шишање живе ограде
Ова кинеска машиница се напаја једном уграђеном батеријом 18650. Поред ње је електронска плочица - уређај за контролу пуњења и пражњења који при пуњењу ограничава напон на око 4,2 V а при пражњењу не дозвољава да напон падне испод око 3 волта. Ради тога постоје 2 MOSFET-а и неколико делова који остварују напонске референце и регулишу њихов рад. На плочи је изгорео SMD отпорник од једног ома који сам заменио паралелном везом два обична отпорника снаге 2 вата, и они се доста греју при пуњењу јер пропуштају струју од око 0,6 ампера. Укупна снага на њима је око пола вата али како је све то у затвореном кућишту грејање се прилично осећа. Са друге стране плочице је изгорео један отпорник од 150 ома који омогућава да се батерија допуњава малом струјом до око 4,1 V када главно пуњење престане, како се батерија не би празнила док је пуњач укључен.
Батерију сам променио јер је имала само 1 V па је вероватно неисправна.
Покретни нож добија погон преко зупчаника од једног малог електромотора налик на оне из играчки. Додуше ти мотори су само налик на те старе моторе, али су далеко веће снаге јер су магнети јачи а жица на ротору много дебља и имају графитне четкице. Зупчаници су пластични а онај на мотору је од шпиалтера. Сви су ливени без накнадне обраде тако да је производња јефтина. На великом зупчанику је ексцентар који покреће нож.
Будилник Јунгханс
На циферплату је натпис сајџије из Књажевца који их је продавао пре рата. Федер је сломљен тако да ће морати или да се скрати или да се промени, али је чудно што су скоро сви зупчаници изван лежишта - као да га је неко отварао па није добро саставио. Сви делови су ту, чак су и матице стегнуте али су плоче савијене услед тога.
24.3.2020.
Федер сам променио и машину очистио али је ход баланса релативно мали, претпостављам због лошег федера који је "легао". Балансвелу сам наоштрио мада није била много похабана а све рукавце сам исполирао шмирглом 1000. Сат би требало да ради преко 30 сати.
24.3.2020.
Федер сам променио и машину очистио али је ход баланса релативно мали, претпостављам због лошег федера који је "легао". Балансвелу сам наоштрио мада није била много похабана а све рукавце сам исполирао шмирглом 1000. Сат би требало да ради преко 30 сати.
Будилник Јунгханс
Овај будилник има и натпис сајџије из Пирота који их је продавао пре рата. После пар капи уља и подешавања ласа ради, али доста жури и изгледа да је неко скратио ласо јер се део одломио. Ово се дешава јер је ласо на тим старим сатовима од бронзе или месинга, па га чивија услед претеране силе истањи и ту временом пукне. Вероватно ћу морати да заменим ласо да сат радио нормално.
24.3.2020.
Машину сам морао да оперем јер је била веома прљава. После подешавања ласа (залетовани део је био вишак) сат је прорадио али како је федер скраћен не ради довољно дуго, а изгледа да би га требало боље очистити или евентуално исполирати рукавце.
четвртак, 20. фебруар 2020.
Будилник Мауте
Овај стандардни предратни будилник немачке фирме Маuthe je претрпео лом федера који је пукао 3-4 цм од краја, па сам га скратио и сада ради. Прилично је прљав и требало би га очистити. Балансвела није тупа и нема локере.
21.3.2020.
Машину сам опрао у бензину и подмазао тако да сада ради преко 30 сати иако је федер скраћен. Остало је још да се подеси.
Камински сат Весна
Ови сатови су прављени у СССР-у седамдесетих и осамдесетих година. Ово је једна од најбољих њихових машина тог типа, а било их је више. Федер је велики и има федерхаус, а баланс има своју платформу са анкером и анкерадом, која има 11 рубина. Слична машина али далеко лошије израђена је Мајак.
уторак, 18. фебруар 2020.
Сат у ћупу
Овај украсни сат у комплету са две вазне је неисправан. Машина је налик на оне из будилника, сем што се навија спреда (кроз циферплат). Федер је пукао а балансвела је поломљена на пола. Поред тога је услед испадања баланса и ласо потпуно деформисан, а и доста је корозирао. Требало би променити баланс заједно са ласом, а федер скратити или заменити. Друга могућност је да уградим другу машину, имам једну која одговара. То је источно-немачка машина са 5 рубина а навија се на недељу дана и далеко је квалитетнија од постојеће.
25.3.2020.
Ипак се показало да је поправка постојеће машине боље решење. Федер сам скратио а баланс променио и очистио машину - после подешавања анкера јер баланс није оригинални, ход је врло добар и стабилан. Остаје да се подеси и види колико ће да издржи са једним навијањем, али изгледа да ће да ради добро. Сви челични делови су имали површинске корозије али сам успео да их очистим. Машина је вероватно предратна али су плоче јако танке, израда је јефтина. Сви навоји су цоловни. Баланс је велики и личи на Јунгхансов од пре рата, као и анкер.
25.3.2020.
Ипак се показало да је поправка постојеће машине боље решење. Федер сам скратио а баланс променио и очистио машину - после подешавања анкера јер баланс није оригинални, ход је врло добар и стабилан. Остаје да се подеси и види колико ће да издржи са једним навијањем, али изгледа да ће да ради добро. Сви челични делови су имали површинске корозије али сам успео да их очистим. Машина је вероватно предратна али су плоче јако танке, израда је јефтина. Сви навоји су цоловни. Баланс је велики и личи на Јунгхансов од пре рата, као и анкер.
Камински сат The Sessions Clock Company
Ово је један од масовно прављених стоних или каминских сатова. Квалитет израде је релативно лош, а конструкција примитивна. Федери су велики и отворени и прејаки тако да су се често стварали локери. Анкер је од лима са повратним трзајем (као код шотена), мали зупчаници са бошевима, плоче су са шупљинама. Све је прилично грубо израђено.
Упркос свему те машине су ипак радиле поуздано и трајале уз поправке. На жалост овде је зупчаник федера за рад прилично похабан па нисам сигуран да се поправка исплати. Недостају клатно, вођица и пендл-федер.

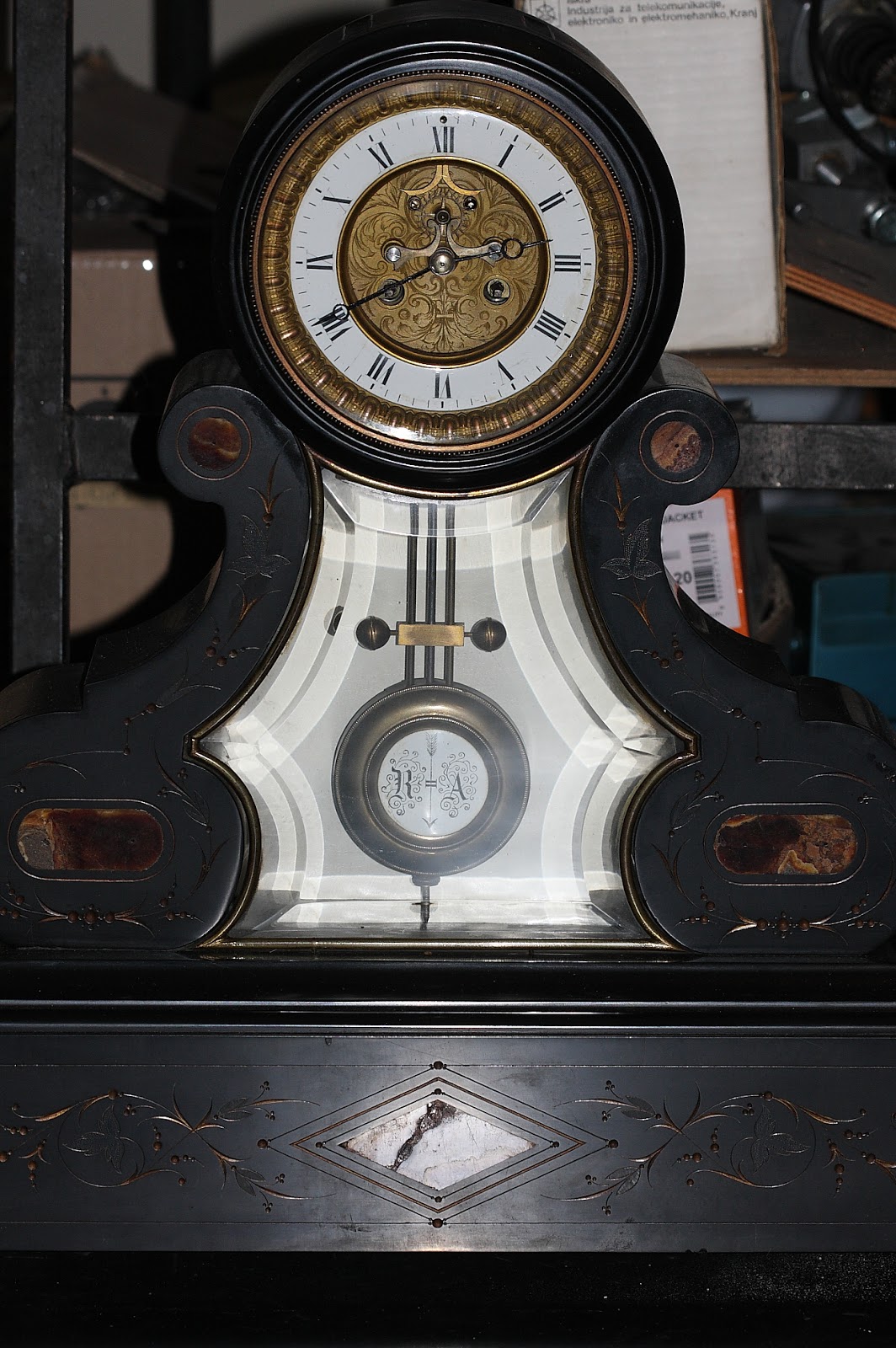

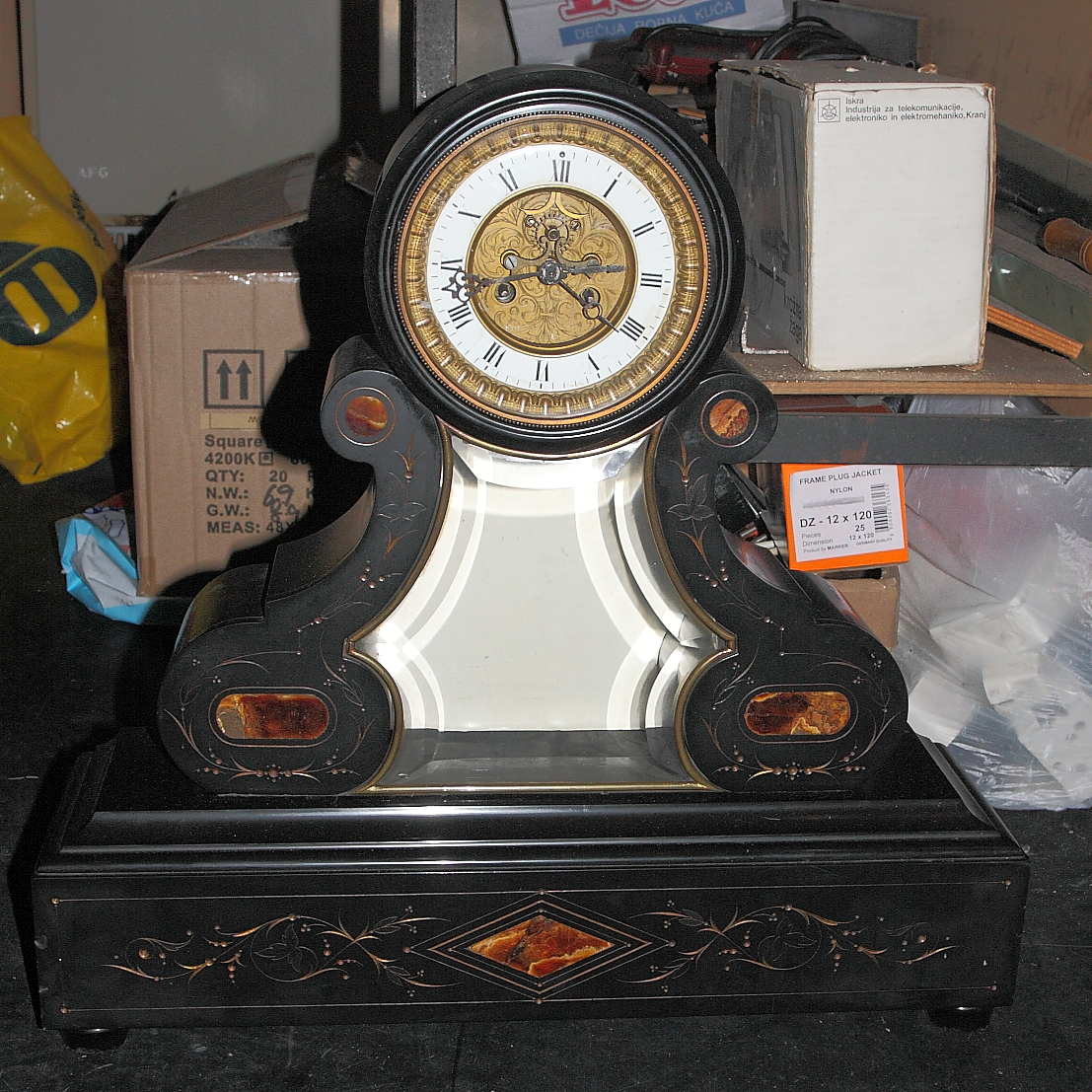

Француски камински сат
Веома добар и вредан сат. Кућиште је од декоративног камена, стакла фазетирана, анкер отворен и види се. За чудо каменови анкера су челични (код оваквих машина су обично рубини), али машина је уобичајено прецизно и добро направљена и има жиг. Недостаје пендл-федер који је неко заменио кончићем.
Каменове је неко окренуо наопако. Претпостављам да су ту били рубини па их је неко променио и ставио ове челичне, али није умео да их правилно намести. У последње време срећем доста половичних поправки - неко је променио федер али није исправио осовину и искривљене зупце, и томе слично...
Велика казаљка није оригинална, намештена је скраћена казаљка од зидног сата и залетована је за фланшну.
19.3.2020.
Детаљнији преглед машине је показао да су четвртке осовина за навијање увијене, вероватно не деформацијом већ абањем услед дуготрајне употребе. Сем тога неких већих неправилности нема тако да би требало да ради, када направим пендл-федер и подесим каменове анкера. Окренуо сам их после грејања јер су залепљени калафонијумом. Машину сам потопио у бензин како би се грубо опрала пре растурања и детаљног чишћења. Машина у ствари није много прљава али има трагова фине корозије које треба одстранити.
21.3.2020.
После сушења сам машину растурио и све добро очистио месинганом четком, на пињонима и осовинама је било прљавштине и корозије тако да сам морао и појединачно да их чистим а и од бензина остаје нека скрама која се лако скида. Пендл-федер сам направио (искористио сам горњи блок а доњи сам направио од месинганог лима дебљине 0,8 мм). На клатну су шипке биле искривљене па сам их исправио, додао шраф који је фалио на склопу за термичку компензацију. Шраф који држи кочницу једног федера само што није био испао-мало је фалило да зупчаник прескочи. У таквим случајевима страдају прсти онога ко га навија али машина је најчешће неоштећена. Федере сам такође опрао бензином и подмазао, мада изгледа да нису ни били много прљави. Четвртке су веома похабане. Некада је било правило да се четвртке дотерују турпијом, тако да је то разлог убрзаног трошења... Мада, како је старост сата сигурно преко 100 година стање и није толико страшно. Поправка четвртки би се можда могла извести наваривањем материјала, али ми се чини да би било боље направити комплетне нове осовине.
22.3.2020.
Велика казаљка је била поломљена па је неко наместио казаљку од зидног сата која овде не припада, а и разликује се од мале казаљке по стилу. Казаљке овог стила зову се Бреге по познатом мајстору за израду сатова који је имао доста проналазака.
Нову казаљку сам направио од делимично отпуштеног федера будилника, прво сам грубо обрадио на тоцилу а онда дотерао турпијом. Сада се казаљке слажу и сат лепше изгледа. Направио сам и шајбну за казаљку од месинга дебљине 1,8 мм од округлог материјала.
Louis Boon Anvers камински сат
Овај стари камински сат из Анверса (Антверпен, Белгија) је направљен вероватно у другој половини 19. века. Машина је округла и личи на француске машине из тог времена. Веома је прецизно и добро направљена. Сат ради и потребно је само чишћење и подешавање. Кућиште је од декоративног камена, стакло на циферплату је фазетирано. Циферплат је емајлиран. Сат је вредан и квалитетан.
12.3.2020.
Машину сам растурио да би могао да је очистим, неко је изгледа подмазивао зејтином јер је било трагова зелене ужегле масе на неким местима. Пињони су били веома прљави а било је и корозије. Машина је направљена добро и прецизно, али су рукавци јако танки и осетљиви па мора да се пази, тврдо су окаљени и лако ломљиви. Један федер сам извадио из федерхауса ради чишћења, танак је и широк а пречник федерхауса је мали тако да га није лако извадити а ни вратити.
13.3.2020.
Сат стаје, анкеррад има јако мали аксијални зазор. У једном лежишту је и радијални зазор минималан па заглављује. Морао сам опет да растурим машину и да то лежиште прорајбујем, тако да је сада зазор нормалан и не заглављује се више. Да ли је то неко у међувремену сабијао или биксновао не видим, али фабрички овако није било сигурно. Остаје нејасно како је онако прљав радио...
недеља, 16. фебруар 2020.
Фото глава Velbon PH-157Q
Статив са овом главом имамо и користимо десетак година. У почетку смо га користили само за фото апарат са телеобјекитвом, али последњих неколико година углавном за телескоп. Глава је цела метална и масивна, не увија се и не подрхтава па је у поређењу са пластичним главама неупоредиво боља.
Међутим конструкција је у најмању руку упитна, јер је избор материјала лош. Све је направљено од неке легуре алуминијума или магнезијума што само по себи није лоше, али је требало убацити биксне од неког материјала погодног за лежајеве (бронза, гус, месинг) ради веће трајности и поузданијег рада.
Пре неког времена сам приметио да се по вертикалној оси лако окреће, оригинална маст се потрошила па сам то раставио и подмазао алуминијум-комплекс машћу. Како нисам био задовољан резултатом, јер је ова маст знатно мекша од старе, уместо ове сам ставио неку силиконску маст али је резултат био исти. После неколико употреба осовина је потпуно зарибала - конструкција је таква да су и лежиште и осовина од истог материјала који је релативно мек, изгледа као нека легура алуминијума, тако да је изгледа потребна специјална маст да се то не би десило.
Трагове зарибавања сам обрадио (осовину шмирглом а лежиште рајборером) тако да за сада ради, али ово није коначно решење јер ће опет зарибати. У машинству је познато да се никада осовина и лежиште не праве од истог материјала, тако да је једино решење да осовину обрадим и набијем чауру од неког тврђег материјала (месинг, гус или челик).
петак, 14. фебруар 2020.
Мали будилник Блесинг
После провизорног чишћења и подмазивања је прорадио. Машина је исправна и комплетна. Занимљиво је да су ове машине прилично поуздане и дуготрајне, иако су направљене једноставно и јефтино. Не пате од уобичајених проблема за будилнике као што је тупа балансвела или локери, чак се и опруге ретко ломе. Баланс је мали и лаган па се ваљда зато осовина не тупи, а локери се не појављују јер опруга за рад није нарочито јака. Машина је подешена тако да стане када се запрља што је чува од самоуништења до кога долази када сат ради дуго на суво или са јако запрљаним лежиштима, захваљујући прејакој опрузи.
Велики Дипон 2
Овај необично велики Дипон серије 2 (нема серијског броја) није могао да се затвори, механизам поклопца је био заглављен. Избио сам осовиницу и видео да је полугица искочила из лежишта - наместио сам је сада поклопац ради нормално.
21.2.2020.
21.2.2020.
Полугица је опет искочила из клипа са опругом који је притиска. После растављања сам установио да је на другом крају полугице пластична чаура кроз коју пролази чивија. Једини пластични део на целом упаљачу је наравно страдао први, јер је оптерећење велико а чивија пречника само 1 мм. Чаура је прогрижена до краја, тако да сам је окренуо за 180° и сада ради нормално, а надам се да полугица неће више да испада из лежишта.
Дипон 13ЈBR24
Овај посребрени Дипон је пуштао - горња дизна затварала па сам убацио гумицу. Сада ради.
Дипон RF2C58
Упаљач је био у некој киселини изгледа и сви челични делови су јако зарђали или иструлили, тако да није могао да се оспособи. Са другог упаљача који је био у лошем стању сам све то пребацио - све дизне и опруге, точкић за кресање, чак и механизам опруге врата и чауру и чивију врата. Поклопац доње дизне је такође неупотребљив јер су челичне чивије које држе ручкицу иструлиле и распале се. Сада све ради нормално.
понедељак, 10. фебруар 2020.
Зидни сат без ознака
Овај сат је направљен вероватно за време или после рата, јер има неких алуминијумских делова. У то време се доста штедео материјал па су у Немачкој чак правили алуминијумске плоче са месинганим бикснама, јер је месинг био потребан за војну индустрију, а после рата је владала оскудица у материјалима јер је много утрошено у рату.
Сат је повремено стајао услед лоше наштелованог механизма за звоно (полуга за активирање је повремено ударала у чивију на зупчанику) па сам то подесио. Поред тога сам га мало подмазао. Машина је солидно очувана али је једно лежиште сабијано, али иначе није било потрошено и мислим да то није ни требало радити.
Систем Роскопф будилник
Овај мали будилник је вероватно направљен почетком 20. или крајем 19. века. Ознака "Ancre systeme Roskopf" се односи на тип анкера који је прављен по лиценци или по угледу на Роскопфов модел. Циферплат је емајлиран. Мали зупчаници су фрезовани а федери су у федерхаусу што указује на квалитетну израду. Баланс, анкер и анкеррад су на посебној платформи. Баланс је величине оних у старим великим џепним сатовима, улежиштен је у два рубина али су аксијалне плочице челичне тако да цела машина има само та два рубина. Анкер је са штифтовима.
Федер за рад је био откачен па сам га закачио, један рубин баланса је неисправан, оба рукавца балансвеле су поломљена. Баланс сам раставио и покушаћу да направим нову балансвелу. Већи проблем ће бити поломљени рубин јер је пречник рупе врло мали (можда би се могао наћи неки сличан из ручног или џепног сата). Импулсни камен (месинг) који је био провизорно залетован за балансвелу је један од недостатака.
15.2.2020.
Направио сам и монтирао нову балансвелу - међутим сат не ради јер су потребна још нека подешавања. Ласо је прилично деформисан а и пренос снаге са анкера на баланс није баш добар тако да се баланс кочи. Израда балансвеле је била прилично успешна, ово је прва коју сам направио у целини и сасвим сам задовољан. Јако је важно да нож буде оштар и да се пажљиво шпанује, нарочито код израде рукавца. Овде је пречник само око 0,12 мм што је јако танко и врло лако се ломи.
19.2.2020.
Установио сам да је анкеррад оштећен, односно похабан - зуби су потрошени на местима где се ослањају чивије анкера. Покушао сам то да поравнам фином турпијом и то је донело неко побољшање али то није довољно да сат проради нормално.
26.2.2020.
После доста дотеривања анкеррада и импулсног камена (елипсе) баланса, сат је некако прорадио. Треба још исправити ласо и евентуално променити нaпрсли рубин.
27.2.2020.
Пронашао сам један велики локер који је неко већ сабијао, а изгледа и да је рукавац смањен па сам рупу избушио и набио биксну од будилника Слава. Рукавац је пречника 0,3 мм и ова биксна тачно одговара. То ће вероватно донети неко побољшање у раду.
17.6.2020.
После много покушаја коначно сам одустао, сат никако није хтео да ради. Изгледало је да се баланс заглављује мада се то није видело. Међутим пре неколико дана сат је одједном сам од себе прорадио, и шо је најчудније ради поуздано. Да ли је то резултат мало веће температуре не знам. Можда би требало променити напрсли рубин али за сада се не усуђујем да га више дирам.
15.2.2020.
Направио сам и монтирао нову балансвелу - међутим сат не ради јер су потребна још нека подешавања. Ласо је прилично деформисан а и пренос снаге са анкера на баланс није баш добар тако да се баланс кочи. Израда балансвеле је била прилично успешна, ово је прва коју сам направио у целини и сасвим сам задовољан. Јако је важно да нож буде оштар и да се пажљиво шпанује, нарочито код израде рукавца. Овде је пречник само око 0,12 мм што је јако танко и врло лако се ломи.
19.2.2020.
Установио сам да је анкеррад оштећен, односно похабан - зуби су потрошени на местима где се ослањају чивије анкера. Покушао сам то да поравнам фином турпијом и то је донело неко побољшање али то није довољно да сат проради нормално.
26.2.2020.
После доста дотеривања анкеррада и импулсног камена (елипсе) баланса, сат је некако прорадио. Треба још исправити ласо и евентуално променити нaпрсли рубин.
27.2.2020.
Пронашао сам један велики локер који је неко већ сабијао, а изгледа и да је рукавац смањен па сам рупу избушио и набио биксну од будилника Слава. Рукавац је пречника 0,3 мм и ова биксна тачно одговара. То ће вероватно донети неко побољшање у раду.
17.6.2020.
После много покушаја коначно сам одустао, сат никако није хтео да ради. Изгледало је да се баланс заглављује мада се то није видело. Међутим пре неколико дана сат је одједном сам од себе прорадио, и шо је најчудније ради поуздано. Да ли је то резултат мало веће температуре не знам. Можда би требало променити напрсли рубин али за сада се не усуђујем да га више дирам.
петак, 7. фебруар 2020.
Kишобран
Ветар је крив за велики број кварова кишобрана, сила је јака и конструкција најчешће не може да издржи па се жице поломе или искриве. Овај је доживео ту судбину - једна жица је пукла, неколико се искривило. Уз мало труда и времена све сам вратио у првобитно стање.
четвртак, 6. фебруар 2020.
ATX напајање
Пробом је установљено да је напајање неисправно, јер рачунар нормално ради са другим исправним модулом напајања. Када сам наисправни модул отворио, приметио сам да је један кондензатор набубрио - када се мери капацитивност је јако опала а има и приличну струју цурења. Заменио сам га међутим сада се напајање понаша још горе, при малом оптерећењу се гаси. Вероватно да има још делова за замену али се то не исплати јер је у питању релативно јефтин производ. О квалитету довољно говори тежина, као и хладњаци транзистора од лима - код бољих модела су хладњаци од вученог профила и маса целог модула је знатно већа.
среда, 5. фебруар 2020.
LED сијалице
Од 6 неисправних сијалица сам направио 3 исправне - на две сам премостио неисправне диоде, на једној сам заменио кондензатор у напајању.
уторак, 4. фебруар 2020.
LED плафоњера
Овај модерни извор светлости је веома једноставно направљен и састоји се од металног кућишта, неколико слојева дифузне пластике која је осветљена са стране светлећим диодама и исправљача. Диоде су на самолепљивој траци налепљеној са унутрашње стране кућишта које је алуминијумско и одводи топлоту са диода, чиме је обезбеђено хлађење. Конструкција је врло једноставна и може се поправити - исправљач је конектором спојен са диодама па се лако мења а може и да се купи као резервни део, док се и диоде могу променити простом заменом траке. Допада ми се што је конструктор мислио на могућност поправке.
Електролит у исправљачу од 10 микрофарада напона 400 волти се потпуно осушио па сам га променио и сада ради. За осветљење неких мањих просторија или ходника није лоше.
